TS-05系列调速器采用调压调流双环调节技术,适用范围250W以下微功率单相异步电动机,是上述适用范围内性能价格比最优的一种新型实用调速系统。当前在异步电动机上使用的调速系统有调压调速和变频调速两类,根据使用的性能、功能和价格各有其适用范围。TS系列选择在调压调速系统中增加电流调节环,保持在低成本基础上优化性能增加其功能满足调速系统实际送行全过程所需的各项指标要求.达到了在同范围内变频调速系统的相应水平.构成在适用范围内最理想、实用的调速系统。
主要特点

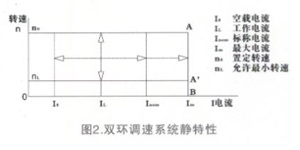

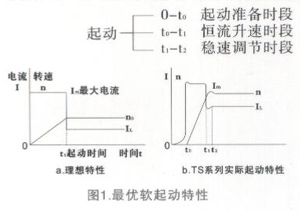

最优起动特性 理想起动特性是在限定最大起动电流下恒流起动,转速快速平稳。TS系列采用电压控制定值恒流软起动,是一种最接近理想特性的最优软起动方式。 | 无静差恒速运行特性 系统采用无静差比例积分(PI)调节技术,在置定的转速n,工作电流I小于级大电流I时,系统沿水平直线n-A运行,具有绝对硬的特性。在允许最小转速nl上其负载转矩大小变化时,能保持恒速特性。 | |

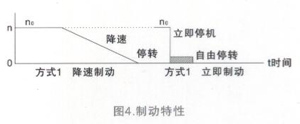

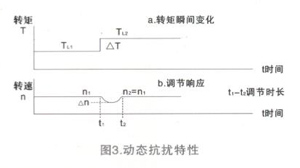

抗干优特性 电源干扰电压电流波动能及时被电流环调节,保证恒流供电。负载于扰,侵变化由调速环跟踪调节排除,瞬间阶跃变化时会出现动态调节过程。 | 制动特性 调速系统本身就是一个电子制动系统通过降速平稳制动。 | |
调速以比例展开特性
采用电阻比例网络,使机械定位的转速调节电位器,按需要的转速值在整个调速范围内按比例展开,使转速调节平滑、无抖动、无跳变。
自动保护特性
在内置功率适配器置定的电流峰值范围内,系统遇到各种异常情况,如过压、过流、过载和失速等,调速系统不能保持正常运行时,便进入自动保护区。如(图2)所示A--B垂线上,使电机限流江苏运行,保护电源和电动机的安全,当上述情况停止后,调速系统将自动回调到原正常位置。调速器最大安全电流值定在2.7A,超过这个值时,自恢复保险丝将启动工作。
自动重起动功能
电动机过载严重发生堵转,调速系统处于强制停机状态,系统进人限流升速位置,不断起动,当堵转条件消失后,调速系统自动重起动,使电动机回调到原运行位置。
主要技术性能
调速器输出功率--≦250w
被控电动机功率--4w-250w
调速范围--90-140转/分
稳速范围--±0.5%
起动特性--电压控制恒流软起动
自动保护特性--限值恒流减速保护
电源电压--AC220V±15%/50Hz
测速电压--24V±15%/50Hz
工作环境--温度:-10℃-+40℃ 湿度:相对湿度<90%(25℃时)
安装与测试
注意事项

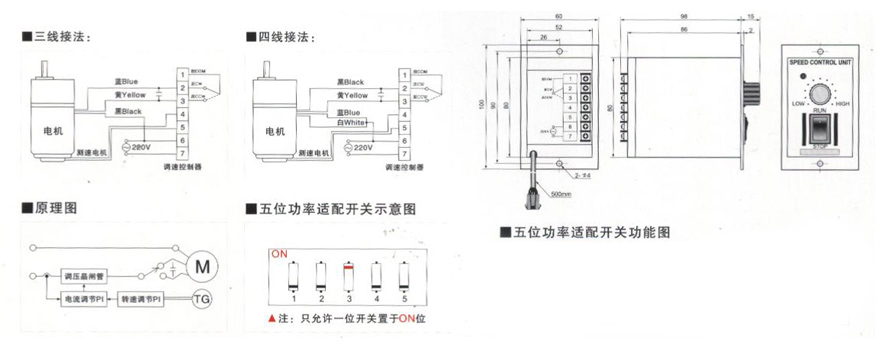

1.应按接线图,根据电动机接线方法正确接线
2.在接通电源之前,应检查接线是否正确,输入输出端是否有碰线、混线等,防止损坏调速器。
3.切勿将电源线误解,导致损坏调速器。
安装事项
1.应选用与被控电动机功率相一致的调速器。
2.将调速器装入工作用操作屏,按接线图正确接线。
3.接线经检查正确无误后,将工作开关置于停位(STOP)将调速工作旋钮置于低位(LOW)。接通电源,指示灯亮,将工作开关置于运行位(RUN),缓慢旋转工作旋钮,被控电动安吉将平稳增速,转速由低到高,到最高位(HIGH),被控电动机将会发出轻微的机震声,再将工作旋钮调到低位,工作开关置于停位,关闭电源。
使用与调整
使用方法
接通电源,工作开关置于运行位(RUN),将工作旋钮调到所需转速的位置。
调速步骤
调速器在正常运行时,当维护或更换被控电动机时,需做以下调整:
1.置定最大速度的调整:为适配不同电动机的测速电机输出电压的不同,调速器需作最大转速的调整,机盒侧面小孔内有调整电位器,调整方法是将工作旋钮置最高位,如听到较强的机震声,则将电位器标有“-”的方向转动,调到机震声消失。如未听到机震声则将电位器往标有“+”的方向转动,调到机震声轻微出现,经反复调整确认工作旋钮的高位对应于电动机的最高转速(按电机铭牌上的转速),可用转速表核对(需有专业技术人员方可调整)。
2.适配功率调整:该项工作同样(需有专业技术人员进行操作),打开机盒,将调速器内置五位开关,置于与电动机功率相匹配的范围(按五位功率适配开关功能图)要求操作。经检查准确合格后,再做最大速率的调整(方法1)方可使用。
适配开关 | 1 | 2 | 3 | 4 | 5 |
标称电流 Inom(A) | 增强 | 1 | 0.6 | 0.33 | 0.15 |
最大电流 Im(A) | 2.7 | 1.5~2 | 1~1.5 | 0.5~1 | 0.3~0.7 |
适配电机功率(W) | 90~140 | 30~60 | 15~25 | 4~6 |
使用环境
1.安装地点海拔不超过1000米。
2.环境温度不大于+40°℃,最低不低于-15℃。
3.相对湿度不大于90%(25℃时)。
4.周围环境无腐蚀性、可燃性、易爆性气体存在。
贮存环境
减速电机如要长期存放,应先清洁整机,然后在输出轴的金属加工面上涂上防锈油。存放地点室温应保持在0-35℃范围之内,空气干燥、通风良好、无腐蚀性。
维护保养
1.机房内应清洁干燥。
2.减速电机长时问停用后。使用前必须先检查电容器的容量是否符台电机铭牌上的要求,否则即须调换规格上电容器后,才能使用。
3.如电机与被驱动设备直接连接时,应随时注意中心线的一致,采用链轮和皮带轮传动的设备,应经常注意链轮和皮带的拉力,不宜过紧或太松。
4.如条件允许,电机在经过较长时间的工作运转后,可增添适量的润滑油脂。
5.电机的引出线连接,应按接线图要求正确连接,引出线不宜扭折,以防连接松动和断裂。
